概述
LK系列液位控制器作為本公司側裝式和頂裝式 磁性液位計的配套儀表，由于控制器緊貼磁性液 位計安裝.與磁性液位計處于同一磁耦系統(tǒng)中。 在磁性浮子作用下.使液位控制器中的干簧管動 作，發(fā)出接點開（關）信號。該液位控制器與相 應的控制電路配合.可實現對各種場合的液位位 式控制和報警。
主要技術參數
控制高度：在主體磁性液位計的測量范圍內任 意選定
-工作溫度：-10⑺+ 8CTC ?控制誤差：±10mm
-輸出接點容量：AC220V. 1A （阻性負載） DC24V. 0.5A
-控制接點壽命： 5x104次 .防爆標志：本安型：ExiaIICT4-6 隔爆型：ExdIIBT4^6 （僅限于DC24V）
-防護等級：IP65 -出線接口螺紋：M20x1 .5內螺紋
LK系列液位控制器有二種形式
LK1型可調式液位控制器（一個控制點為 一臺可調式液位控制器）
該液位控制器是為方便用戶而生產的.在使 用過程中，用戶可根據需要隨意自行調整上下移 動控制開關高度，致使達到所設定的控制點為止。
選型標志
選型舉列
LK1-K:干簧管初始狀態(tài)為常開的可調式液位 控制器
LK1外形結構安裝圖
二、LK2型定位式液位控制器
該液位控制器根據用戶要求控制高度及開關 信號在產品出公司時已經確定，（一般為高，低雙 點定位式液位控制開關），并隨側裝式或頂裝式 磁性液位計用抱箍固定在主導管外側。

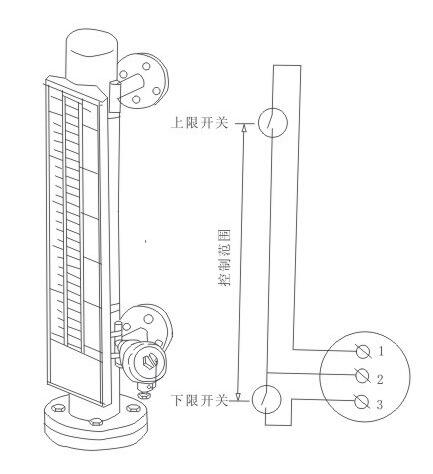

LK2外形結構安裝圖

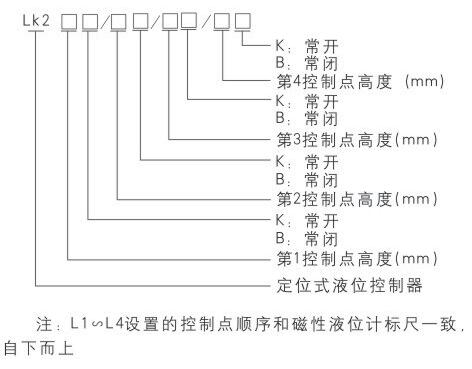

選型標志
選型舉列
LK2-500K/1200B定位式液位控制器，第1控 制點在500mm處，開關為常開。第2控制點在120 0mm處，開關為常閉。
注意事項
由于LK系列液位控制器使用時流過現場開關 的電流很小，為了使控制開關更具有可靠性、安 全性和實用性，控制信號可通過UD-1轉換放大器 驅動JTX型小型通用大功率繼電器觸點動作從而實 現液位的電氣控制和聯(lián)鎖（本公司可提供有關產品）
